چگونه به صورت حرفه‌ای از ابزار رسم مفید تریدر استفاده کنیم؟

ابزار رسم، از جمله موارد بسیار پر کاربردی است که برای تحلیل نمودارها مورد استفاده قرار می‌گیرد. در ادامه به بررسی ابزارهای رسم در نرم افزار مفید تریدر پرداخته می‌شود.

انواع ابزار رسم

ابزارهای رسم باید به صورت دستی روی نمودار رسم شوند. ابزارهای رسم شامل موارد زیر هستند:

Lines‌: خطوط مختلف (روندی، افقی، سیکلی و …)

Channels: کانال‌ها (هم‌فاصله، رگرسیونی و …)

Gann Tools: ابزار گان (برخی از ابزارهای تحلیل تکنیکال که توسط W.D.Gann معرفی شده است.)

Fibonacci Tools: ابزار فیبوناچی (ابزار تحلیل که بر اساس سری اعداد و نظریه L.Fibonacci توسعه یافت.)

Elliott Tools: ابزار الیوت (ابزار تحلیلی که بر اساس تئوری موج الیوت توسعه یافته است.)

Shapes: اشکال (مثلث، مربع، دایره و …)

Arrows: علائم

Graphical Objects: اشکال گرافیکی

انتخاب و اضافه کردن ابزار رسم به نمودار

تمامی این ابزارها در منوی Insert و در زیر منوی Objects قرار گرفته‌اند.

انتخاب و اضافه کردن ابزار رسم به نمودار

پس از انتخاب ابزار مورد نظر، با ماوس روی نقطه مورد نظر کلیک کرده، کلیک را نگه دارید و آن را در ابعاد و جهت مورد نظر بکشید تا شکل رسم شود.

نکته: برای انتخاب هر شکل رسم شده روی نمودار کافی است روی آن دبل کلیک کنید. وقتی یک ابزار رسم انتخاب شده است که نقاط نشانگر (نقاط کنترلی) یا قابی در اطراف آن ظاهر شود.

تغییر، کپی و حذف ابزار رسم

برای تغییر یک ابزار رسم کافی است آن را انتخاب کرده، روی یک نقطه کنترلی کلیک کنید و سپس آن را جابجا کنید. همچنین می‌توانید با استفاده از نقاط ابتدا و انتها و نقاط مشخص شده روی شکل، اندازه آن را تغییر دهید و آن را resize کنید.

در نرم‌افزار مفید تریدر امکان کپی کردن سریع هر ابزار رسم امکان‌پذیر است. برای این کار، از روی صفحه کلید، کلید Ctrl را نگه دارید و روی نقاط کنترلی ابزار مورد نظر کلیک کرده و هم‌زمان، آن را جابجا کنید.

برای حذف یک ابزار رسم نیز کافی است آن را انتخاب کرده و کلید Del‌ را از روی صفحه کلید بزنید یا راست کلیک کرده و گزینه Delete را انتخاب کنید.

ویژگی‌های هر شکل (Properties)

هر ابزار رسم، ویژگی‌های خاص خود را دارد. برای مشاهده و مدیریت ویژگی‌های هر ابزار رسم کافی روی آن راست کلیک کرده و گزینه Properties را انتخاب کنید.

همچنین می‌توانید از منوی نمودارها (Charts) گزینه Objects و سپس Object List را انتخاب کرده یا Ctrl + B را فشار دهید. سپس از پنجره باز شده، ابزار مورد نظر را با دبل کلیک انتخاب کرده و گزینه Properties را انتخاب کنید.

با انجام این کار، پنجره ویژگی‌های هر شکل که شامل سربرگ‌های متعددی است، نمایش داده می‌شود.

سربرگ‌های پنجره ویژگی‌ها (Properties)

پنجره ویژگی‌ها معمولا شامل سه سربرگ است که در ادامه به بررسی هر یک می‌پردازیم.

سربرگ Common

سربرگ‌ common پنجره ویژگی‌های ابزار رسم

گزینه‌های موجود در این سربرگ عبارت‌اند از:

Name

نام یکتای مختص این شکل

Description

توضیحات

Style

استایل شکل مثل رنگ، فرم خط، ضخامت و …

Draw object as background

رسم شکل در پس زمینه

Disable selection

عدم امکان انتخاب شکل، این امکان برای کار با اشکال کنترلی (مثل Graphical label، Entry field و Button) طراحی شده است.

سربرگ Parameters

سربرگ‌ Parameters پنجره ویژگی‌های ابزار رسم

در این سربرگ می‌توانید مختصات نقاط کنترلی هر شکل را مشاهده و تغییر دهید. در فیلد تاریخ (Date)، مختصات نقطه روی محور افقی (زمان) و در فیلد ارزش (Value)، مختصات نقطه روی محور عمودی (قیمت) را مشاهده می‌کنید.

برای تغییر عدد زاویه توجه داشته باشید که این عدد در واحد درجه و پادساعتگرد است.

سربرگ Visualization

سربرگ‌ Visualization پنجره ویژگی‌های ابزار رسم

حالت رسم شکل برای دوره‌های زمانی مختلف در این سربرگ قابل تنظیم است. با انتخاب تناوب زمانی مورد نظر در شکل، اندیکاتور فقط برای دوره‌های زمانی انتخاب شده قابل مشاهده خواهد بود.

کار با ابزار رسم

برای قرار دادن ابزار رسم روی نمودار از زیرمنوی Objects موجود در منوی Insert استفاده کنید. قسمت بالای این زیرمنو، ۵ ابز‌ار رسمی که اخیرا استفاده شده است را نشان می‌دهد. در قسمت پایین، گروه‌بندی‌های ابزارهای رسم نشان داده شده است.

رسم شکل

نقاط کنترلی

با توجه به نوع ابزار رسم، هر کدام از آن‌ها دارای نقاط کنترلی خواهند بود. به طور کلی، تغییر این نقاط رسم کل شکل را در حالت مورد نظر امکان‌پذیر می‌کند. برای تغییر این نقاط می‌توانید با نشانگر ماوس روی آن‌ها رفته و کلیک کرده و هم‌زمان، ماوس را جابجا کنید. همچنین از سربرگ Parameters منوی Properties نیز می‌توانید مختصات نقاط کنترلی را به شکل دستی تغییر دهید.

حساسیت آهنربایی (Magnet Sensitivity)

این قابلیت در بخش تنظیمات سامانه مشتری (Terminal settings) قابل تنظیم است. این امکان حالتی را مهیا می‌کند که در فاصله‌ای مشخص، ابزار رسم خاصیت چسبندگی به یکی از قیمت‌های OHLC (باز، بیشترین، کمترین و بسته) برای هر میله را داشته باشد. یعنی اگر هنگام رسم، ابزا‌ر رسم در فاصله مشخصی از این نقاط قرار گرفت، به صورت خودکار به آن‌ها جذب شود. این قابلیت به شما در رسم هر چه دقیق‌تر کمک خواهد کرد.

نکته: هنگام درگ کردن و انتقال یک ابزار رسم، خاصیت آهنربایی عمل نمی‌کند.

باز کردن خودکار پنجره ویژگی‌ها

اگر گزینه Show properties after creation در تنظیمات سامانه (Options) فعال شود، بلافاصله بعد از رسم هر ابزار رسم، پنجره ویژگی‌های آن (Properties) باز می‌شود.

کار کردن با ابزار رسم در یک نمودار

  • برای کپی گرفتن از یک ابزار رسم کافی است کلید Ctrl را نگه داشته و آیتم را جابجا (درگ) کنید.
  • برای انتقال دادن گروهی، اشکالی را که می‌خواهید با هم جابجا کنید، را با دبل کلیک انتخاب کرده، کلید Alt را نگه دارید و روی نقاط کنترلی یکی از آن‌ها کلیک کرده و درگ کنید.
  • به صورت پیش فرض، برای انتخاب ابزار رسم باید روی آن دبل کلیک کنید. برای اینکه بتوانید تنها با یک کلیک (به جای دبل کلیک) ابزار رسم را انتخاب کنید، کافی است گزینه Select object by single mouse click را از صفحه تنظیمات سامانه (Options) انتخاب کنید.

آشنایی با انواع ابزار رسم

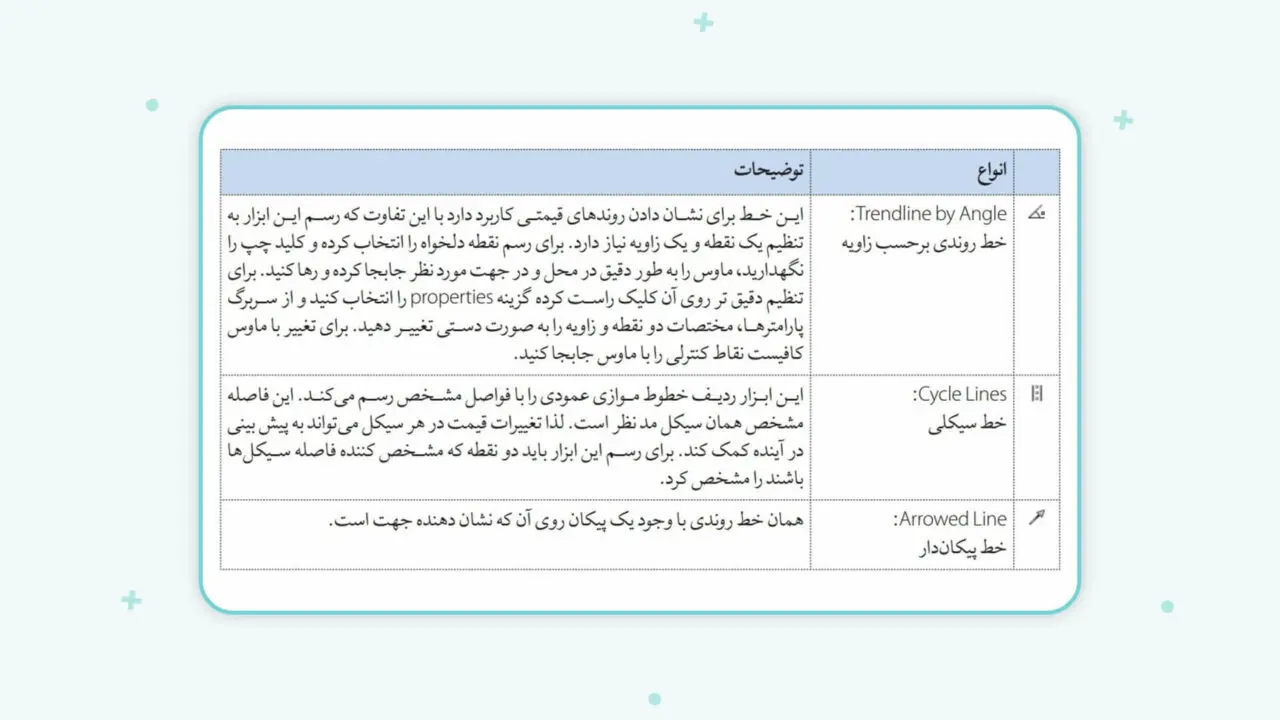

خطوط

خطوط مختلفی برای رسم روی نمودار در نرم‌افزار مفید تریدر وجود دارد که عبارت‌اند از:

خطوط
خطوط

کانال‌ها

انواع کانال‌های موجود برای رسم روی نمودار عبارت‌اند از:

کانال‌ها

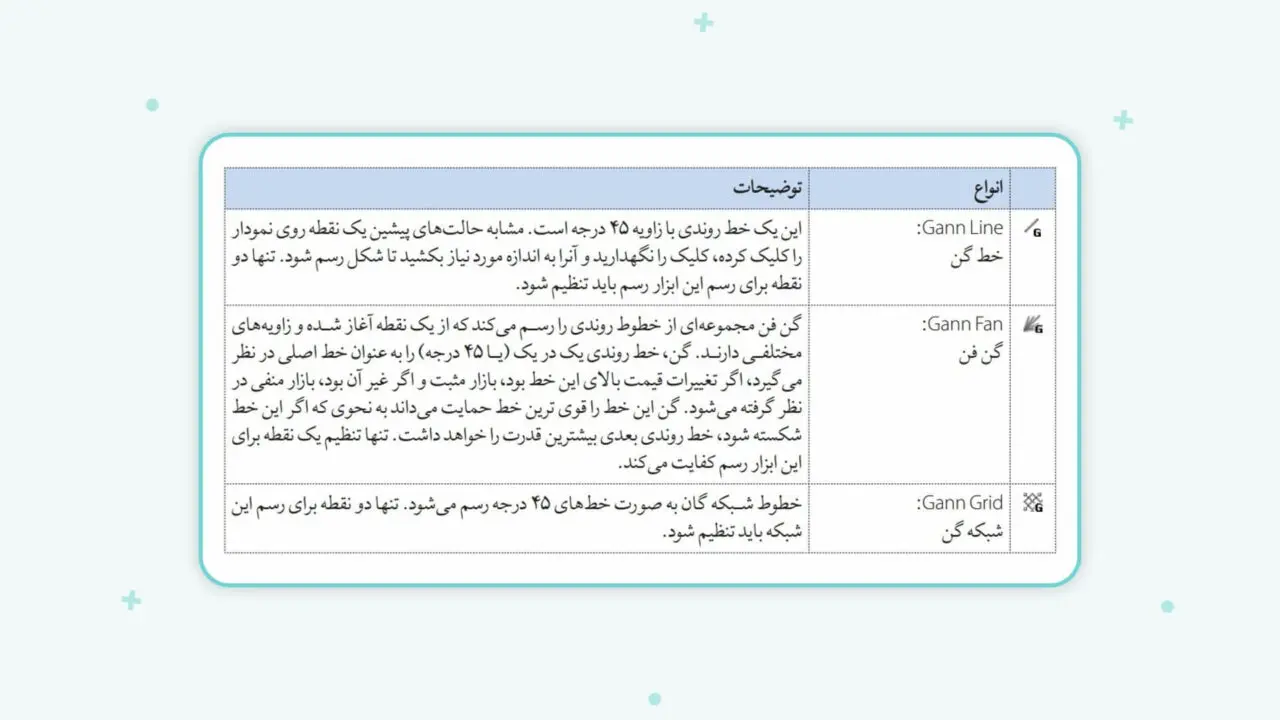

ابزار گن

ابزارهای گن موجود برای رسم روی نمودار عبارت‌اند از:

ابزار گن

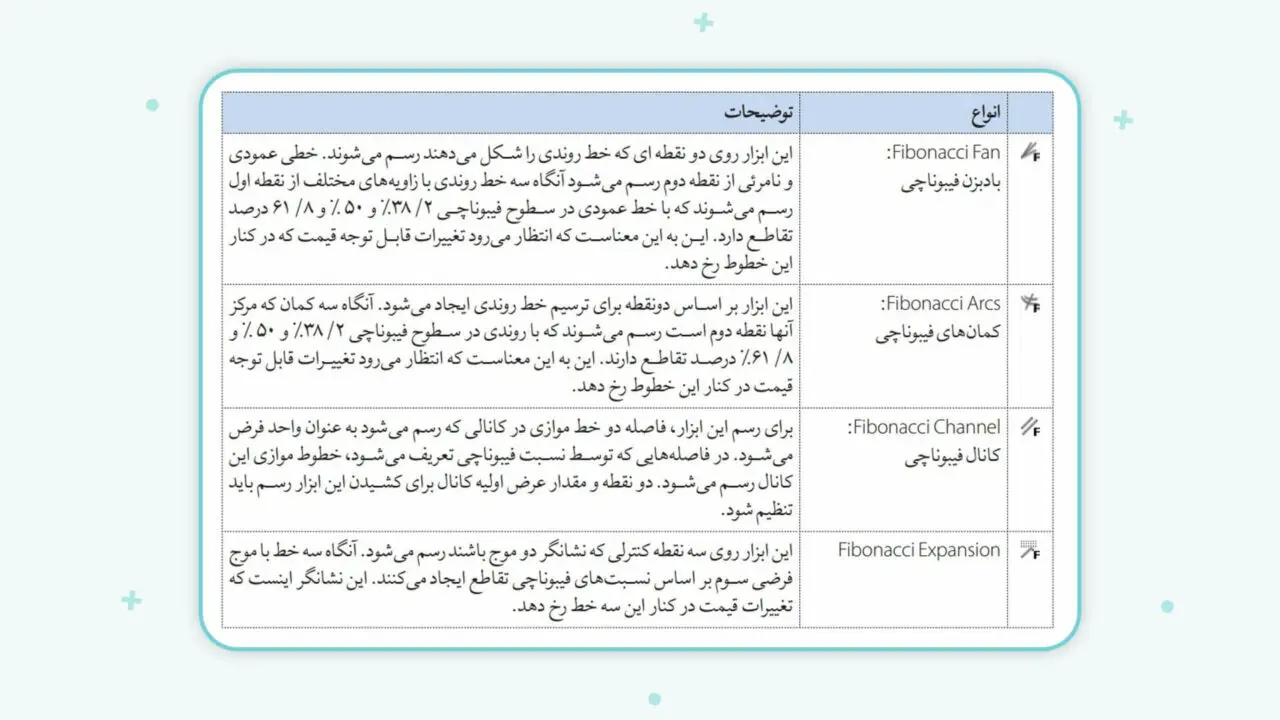

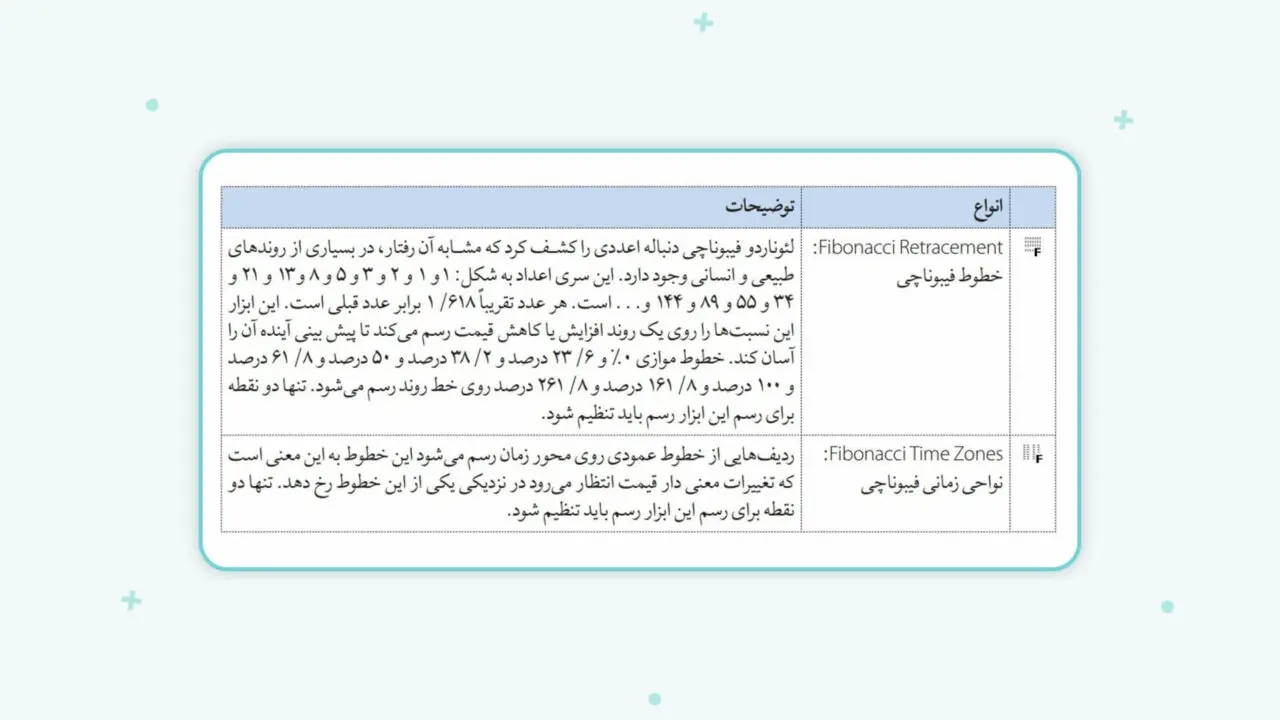

ابزار فیبوناچی

ابزارهای فیبوناچی موجود برای رسم روی نمودار عبارت‌اند از:

ابزار فیبوناچی
ابزار فیبوناچی

ابزار الیوت

ابزارهای الیوت موجود برای رسم روی نمودار عبارت‌اند از:

ابزار الیوت

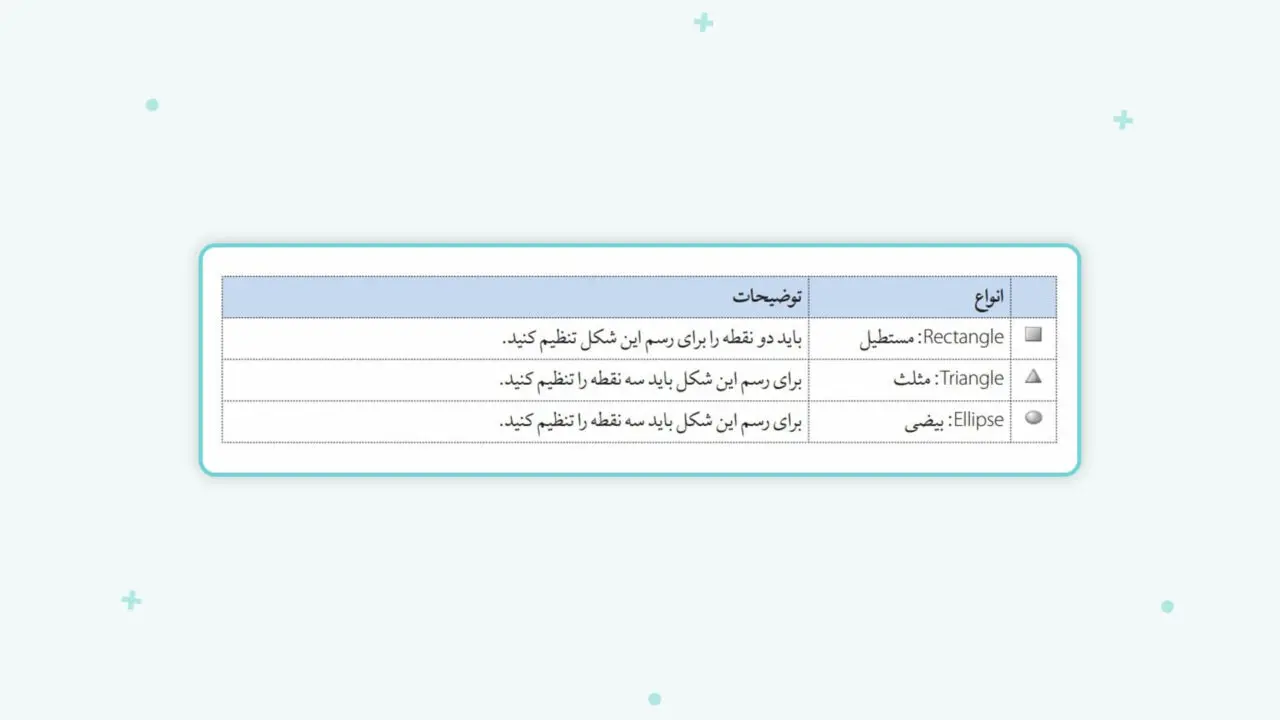

اشکال

اشکال موجود برای رسم روی نمودار عبارت‌اند از:

اشکال

علائم

با استفاده از دکمه مربوط به علائم در نوار ابزار رسم می‌توانید این اشکال را فراخوانی کنید. برای رسم این علائم، تنظیم یک نقطه ضروری است. علائم موجود عبارت‌اند از:

علائم

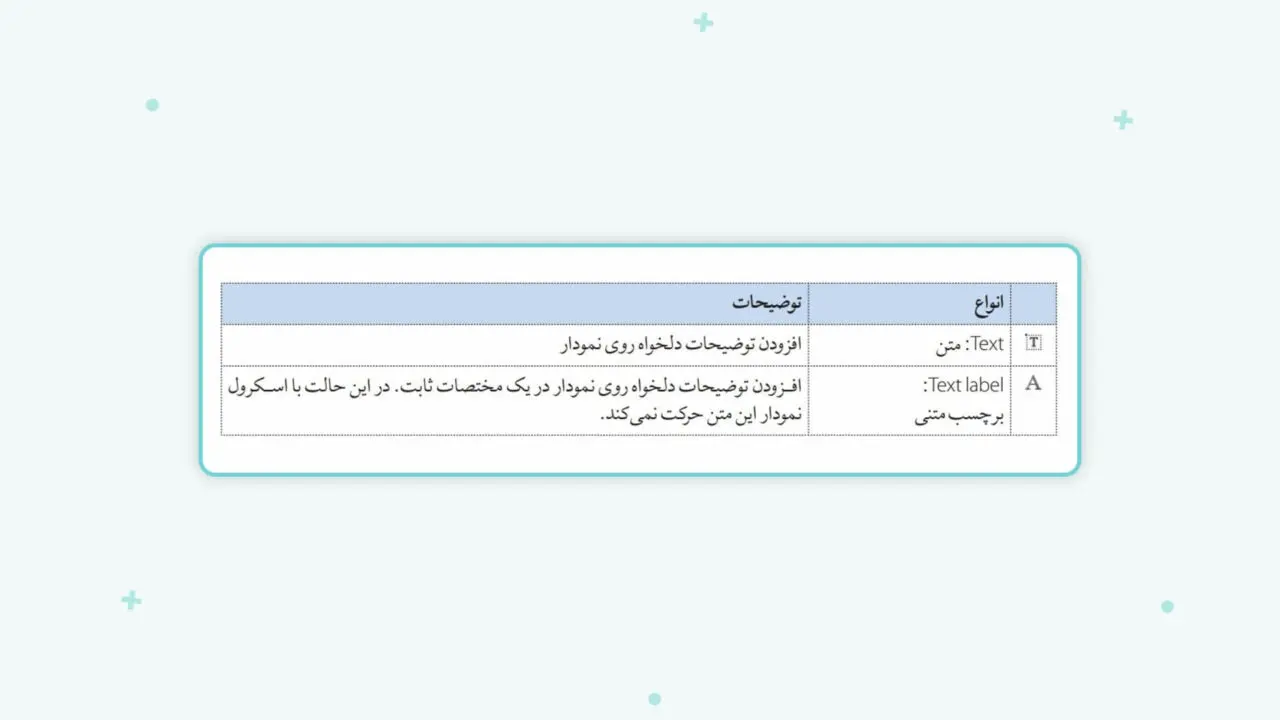

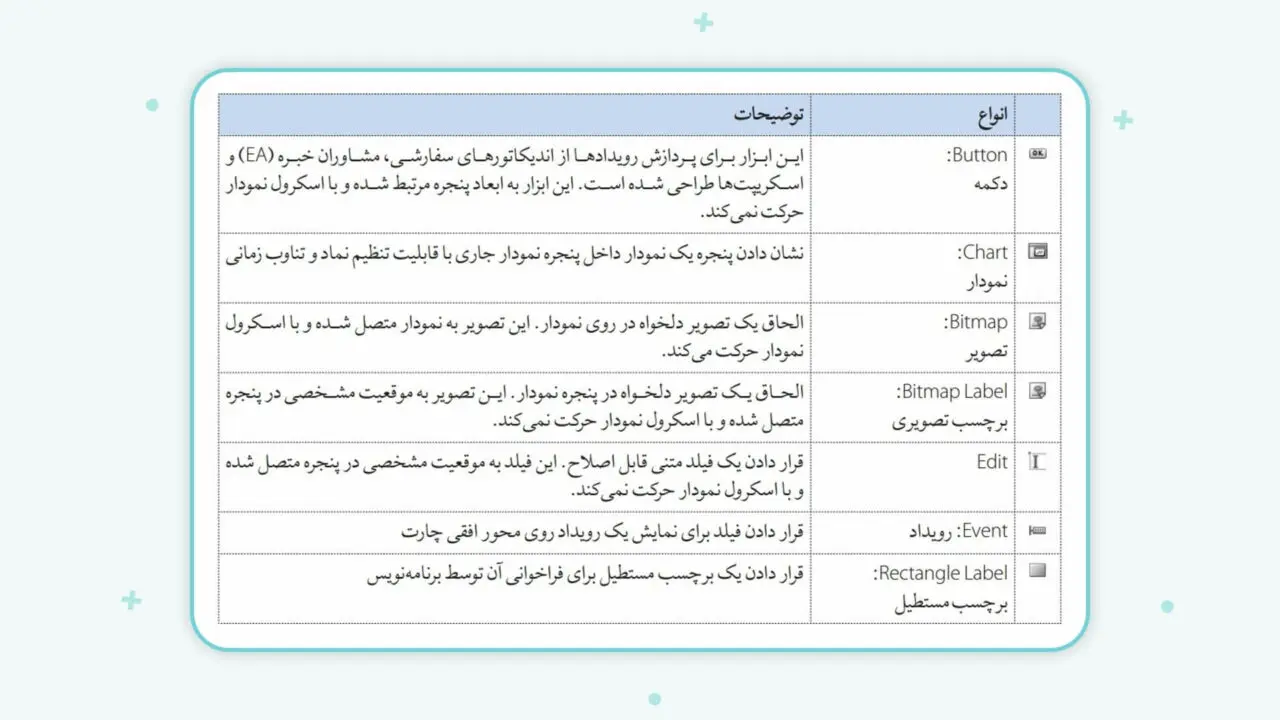

اشکال گرافیکی

بسیاری از این اشکال برای برنامه نویسی مورد استفاده قرار می‌گیرند و ارزش تحلیلی ندارند. اشکال گرافیکی عبارت‌اند از:

اشکال گرافیکی
اشکال گرافیکی
Reza Aliasgari کارشناس بازار سرمایه
